Cómo calcular torres de trabajo en Querétaro paso a paso

Puntos Clave:
- El cálculo de torres de trabajo en Querétaro debe considerar la normativa NOM-001-STPS-2008, que establece requisitos mínimos de resistencia y estabilidad para estructuras temporales.
- La topografía irregular y el clima seco de la región exigen ajustes en la separación entre torres para garantizar seguridad y eficiencia.
- Un método estructurado —que incluya carga, separación y condiciones locales— reduce riesgos y optimiza el uso de recursos en obras de construcción.

Introducción al cálculo de torres de trabajo

Calcular el número de torres de trabajo necesarias para una obra en Querétaro no es solo cuestión de multiplicar metros cuadrados por una fórmula genérica. La seguridad, la normativa local y las condiciones específicas del terreno exigen un enfoque técnico que combine resistencia estructural, separación adecuada y ajustes por factores climáticos. Un error en el dimensionamiento puede comprometer la estabilidad de la estructura o generar costos innecesarios por exceso de material.

En Querétaro, donde la topografía varía desde zonas planas hasta terrenos con pendientes pronunciadas, el cálculo debe adaptarse a cada proyecto. Por ejemplo, en la zona de San Pablo, la combinación de suelos arcillosos y vientos estacionales obliga a reforzar la base de las torres o reducir la distancia entre ellas. Este artículo detalla un método paso a paso para dimensionar torres de trabajo, considerando tanto la normativa vigente como las particularidades de la región.

Factores clave para dimensionar torres en Querétaro

Normativa NOM-001-STPS-2008 y su impacto en el cálculo

La NOM-001-STPS-2008 es la referencia obligada para cualquier estructura temporal en México, incluyendo torres de trabajo. Esta norma establece que las torres deben soportar cargas vivas (trabajadores, herramientas y materiales) y cargas muertas (peso propio de la estructura) sin deformaciones permanentes. En Querétaro, donde las obras suelen incluir estructuras de varios niveles, el cumplimiento de estos requisitos es crítico para evitar multas o accidentes.

Un aspecto clave de la norma es la resistencia al viento. Aunque Querétaro no es una zona de huracanes, los vientos en temporada seca pueden alcanzar velocidades de hasta 60 km/h, lo que exige torres con bases más anchas o refuerzos adicionales. Además, la norma obliga a realizar cálculos específicos para terrenos con pendientes superiores al 5%, una condición común en áreas como Juriquilla o El Marqués.

Topografía y clima: cómo influyen en el diseño

El terreno en Querétaro no es uniforme. Mientras que en el centro de la ciudad predominan suelos compactos, en zonas como San Pablo o Santa Rosa Jáuregui los suelos arcillosos pueden expandirse con la humedad, afectando la estabilidad de las torres. Esto obliga a:
- Aumentar la superficie de apoyo mediante placas base más grandes o plataformas de madera.
- Reducir la separación entre torres para distribuir mejor las cargas.
- Usar niveladores ajustables en terrenos con pendientes superiores al 3%.

El clima también juega un papel importante. Las temperaturas extremas (desde 5°C en invierno hasta 35°C en verano) pueden causar dilatación en los materiales metálicos, lo que debe considerarse al calcular la altura máxima de las torres. Además, la baja humedad relativa en temporada seca aumenta el riesgo de corrosión en componentes no galvanizados, por lo que se recomienda priorizar materiales con tratamiento anticorrosivo.

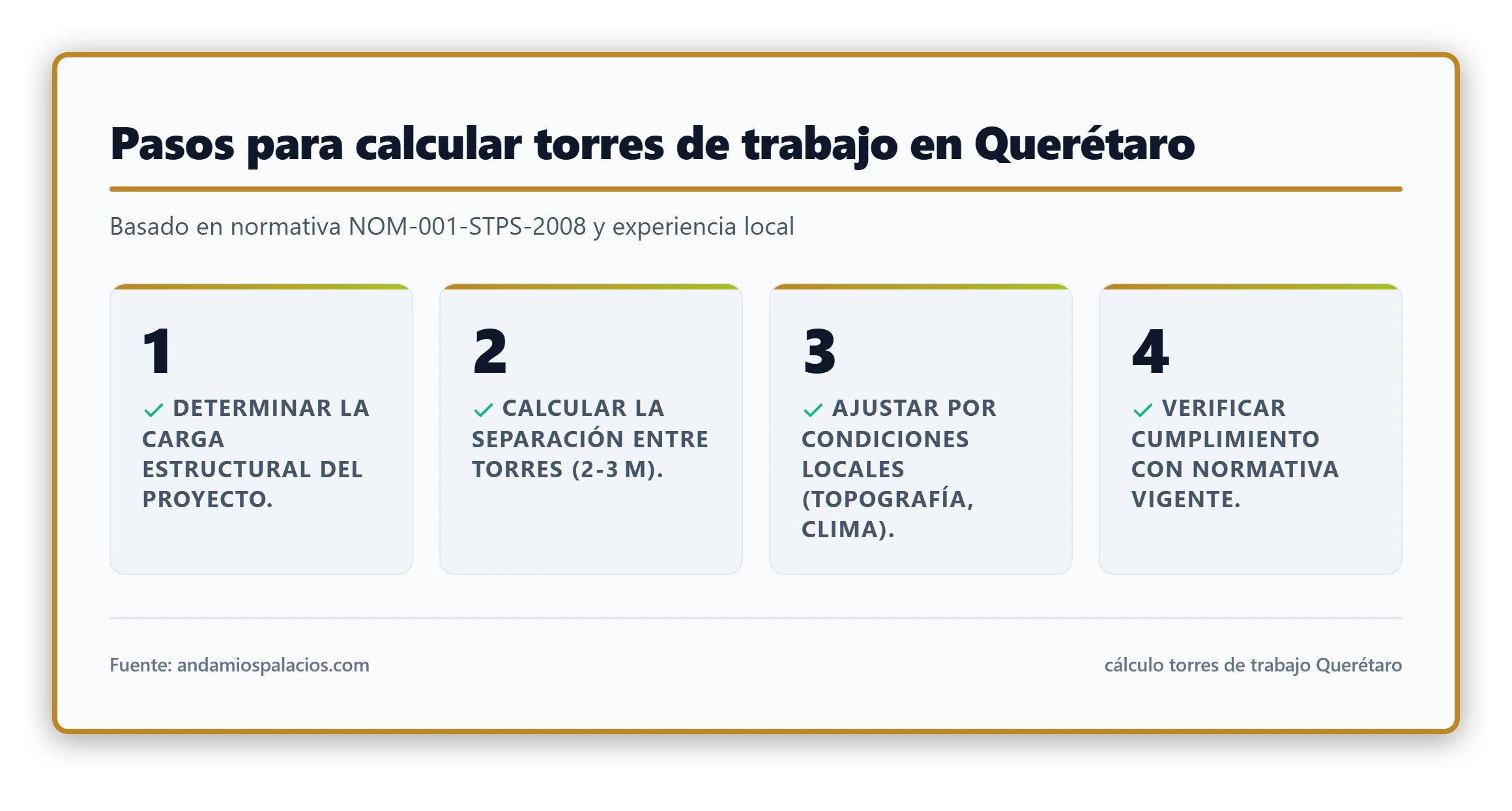

Método paso a paso para calcular torres de trabajo

Paso 1: Determinar la carga estructural

El primer paso es calcular la carga total que soportará cada torre. Esto incluye:
1. Carga viva: Peso de trabajadores, herramientas y materiales. Según la NOM-001-STPS-2008, se asume un mínimo de 150 kg/m² para áreas de trabajo.
2. Carga muerta: Peso propio de la torre y sus componentes. Para torres estándar, este valor ronda los 50 kg por módulo.
3. Carga de viento: En Querétaro, se recomienda considerar una presión de viento de 0.5 kN/m² para alturas menores a 10 metros.

La fórmula básica para calcular la carga por torre es:

Carga total = (Carga viva × Área de influencia) + Carga muerta + (Presión de viento × Área expuesta)

Por ejemplo, para una torre con un área de influencia de 4 m², la carga viva sería de 600 kg (150 kg/m² × 4 m²), a lo que se sumaría el peso propio de la torre y la carga de viento.

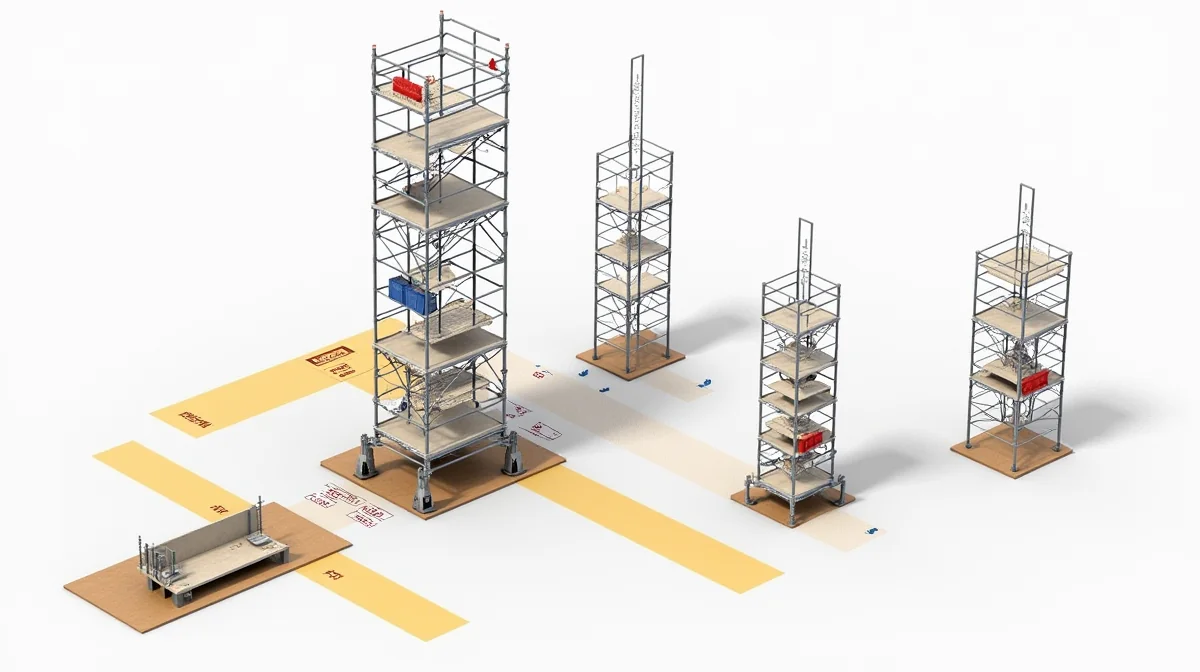

Paso 2: Calcular la separación entre torres

La separación entre torres depende de la carga calculada y de la resistencia del material. En condiciones ideales (terreno plano y suelo estable), la distancia estándar entre torres es de 2 a 3 metros. Sin embargo, en Querétaro, donde los suelos pueden ser irregulares, se recomienda:
- Reducir la separación a 1.5-2 metros en terrenos arcillosos o con pendientes.
- Usar vigas H20 o perfiles metálicos para distribuir mejor las cargas en áreas con alta concentración de peso.

Un criterio práctico es que la separación no debe exceder la mitad de la altura de la torre. Por ejemplo, para una torre de 6 metros, la distancia máxima entre torres sería de 3 metros.

Paso 3: Ajustar por condiciones locales

Una vez calculada la carga y la separación inicial, es necesario ajustar el diseño según las condiciones específicas del proyecto:
- Terreno: Si el suelo es arcilloso o tiene pendiente, se deben usar placas base más grandes o reducir la separación entre torres.
- Altura: Para torres mayores a 8 metros, se recomienda añadir riostras diagonales para aumentar la estabilidad.
- Clima: En zonas con vientos fuertes, como El Marqués, se deben reforzar las bases o usar anclajes adicionales.

En la zona de San Pablo, por ejemplo, es común que las torres requieran un 20% más de refuerzos debido a la combinación de suelos expansivos y vientos estacionales. Estos ajustes deben documentarse en el plan de montaje y verificarse durante la instalación.

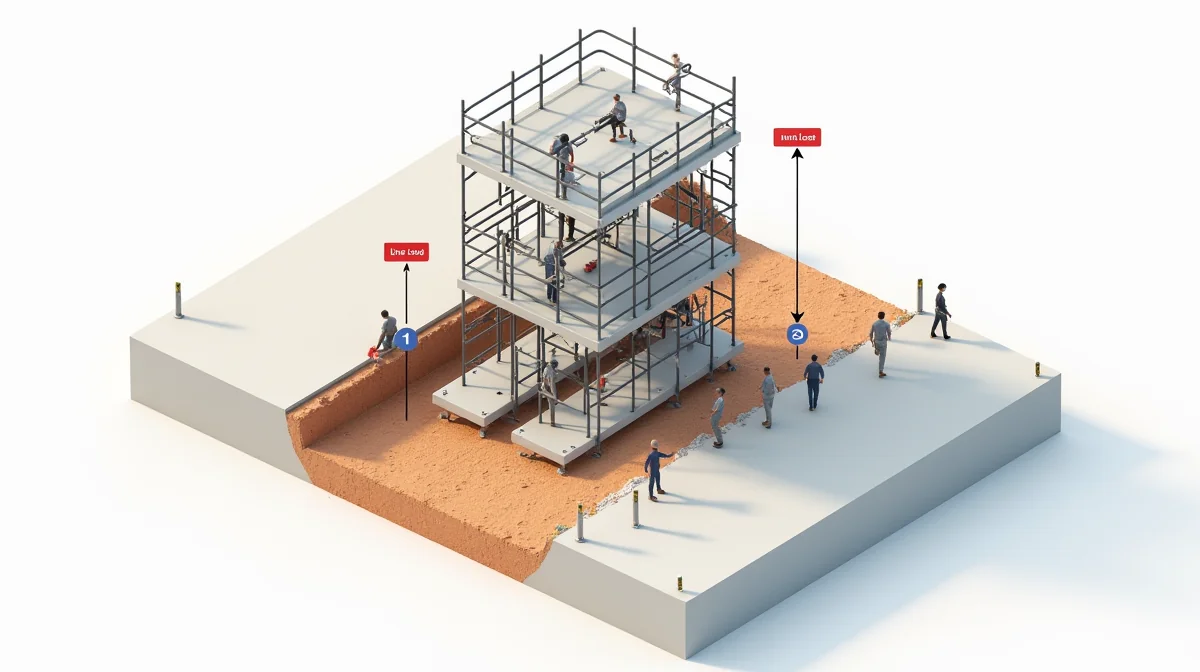

Ejemplo práctico: Cálculo para una obra en San Pablo

Para ilustrar el método, consideremos una obra en San Pablo con las siguientes características:
- Superficie: 200 m².
- Altura de trabajo: 6 metros.
- Terreno: Arcilloso con pendiente del 4%.
- Carga viva: 150 kg/m² (trabajadores y materiales).

Paso 1: Carga estructural
- Área de influencia por torre: 4 m².
- Carga viva: 150 kg/m² × 4 m² = 600 kg.
- Carga muerta (torre estándar): 50 kg por módulo × 6 módulos = 300 kg.
- Carga de viento: 0.5 kN/m² × 4 m² = 200 kg.
- Carga total por torre: 600 kg + 300 kg + 200 kg = 1,100 kg.

Paso 2: Separación entre torres
- En condiciones ideales, la separación sería de 3 metros.
- Por el terreno arcilloso y la pendiente, se reduce a 2 metros.

Paso 3: Ajustes locales
- Se usan placas base de 50 × 50 cm para distribuir mejor la carga.
- Se añaden riostras diagonales cada 3 metros de altura.
- Se reduce la separación final a 1.8 metros para mayor estabilidad.

Resultado: Para cubrir 200 m², se necesitarían aproximadamente 56 torres (200 m² / (1.8 m × 2 m)), considerando un margen de seguridad del 10%.

Lecturas relacionadas del cluster

• guía completa de alquiler de andamios en Querétaro

Preguntas frecuentes sobre torres de trabajo en Querétaro

¿Cuántas torres de trabajo se necesitan para 200 m² en Querétaro?

El número exacto depende de la carga, la altura y las condiciones del terreno. En condiciones estándar (terreno plano y carga viva de 150 kg/m²), se requieren entre 50 y 60 torres para 200 m². Sin embargo, en zonas como San Pablo, donde el suelo es arcilloso, este número puede aumentar hasta un 20% debido a la necesidad de reducir la separación entre torres.

¿Qué factores locales afectan el cálculo de torres de trabajo?

Los principales factores son:
- Topografía: Terrenos con pendientes o suelos arcillosos exigen torres más cercanas o bases reforzadas.
- Clima: Vientos fuertes y temperaturas extremas pueden requerir refuerzos adicionales o materiales con tratamiento anticorrosivo.
